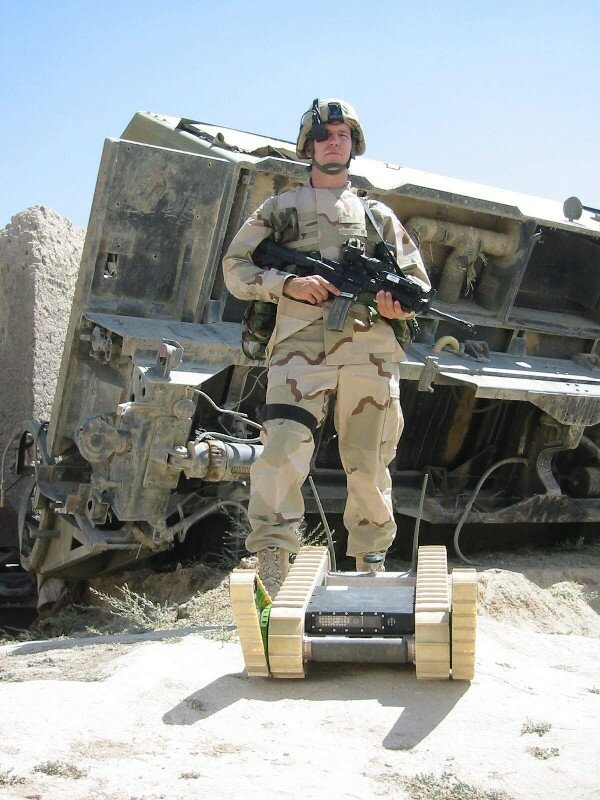

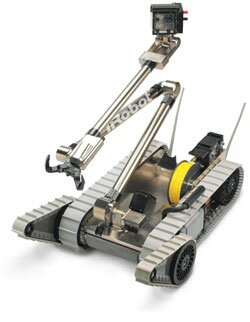

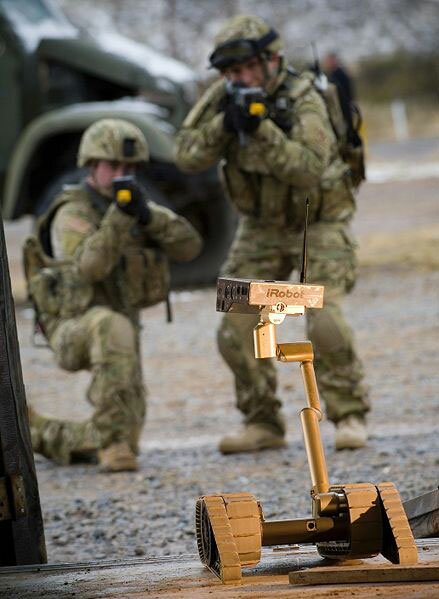

PackBot (PackBot 510) to seria taktycznych robotów militarnych amerykańskiej firmy iRobot. PackBot po raz pierwszy użyty został w Afganistanie w 2002 roku. Jedank prawdziwa kariera tego małego gąsienicowego robota rozpoczęła się kilka lat później w Iraku. Okazało się bowiem, że doskonale sprawdza się on podczas poszukiwania oraz rozbrajania min i improwizowanych ładunków wybuchowych. Świetnie sobie radzi z przeszukiwaniem jaskiń, bunkrów i pomieszczeń w budynkach. PackBot jest powszechnie wykorzystywany przez amerykańską policję i siły specjalne.

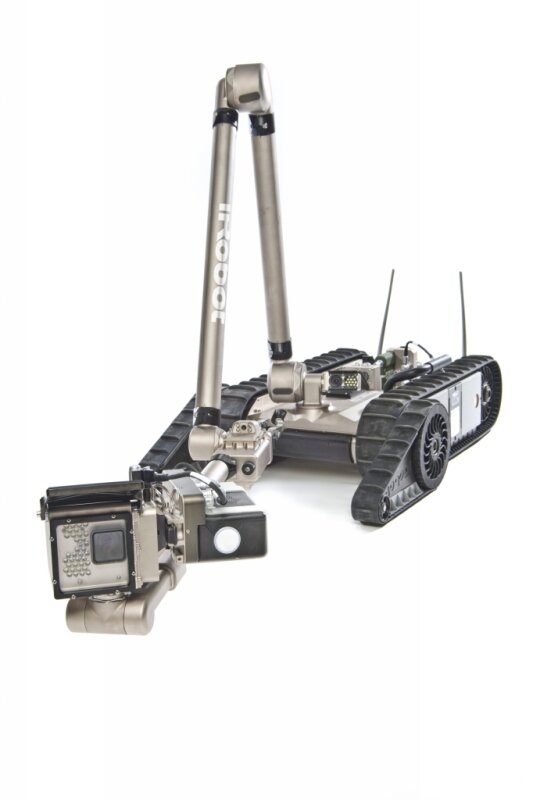

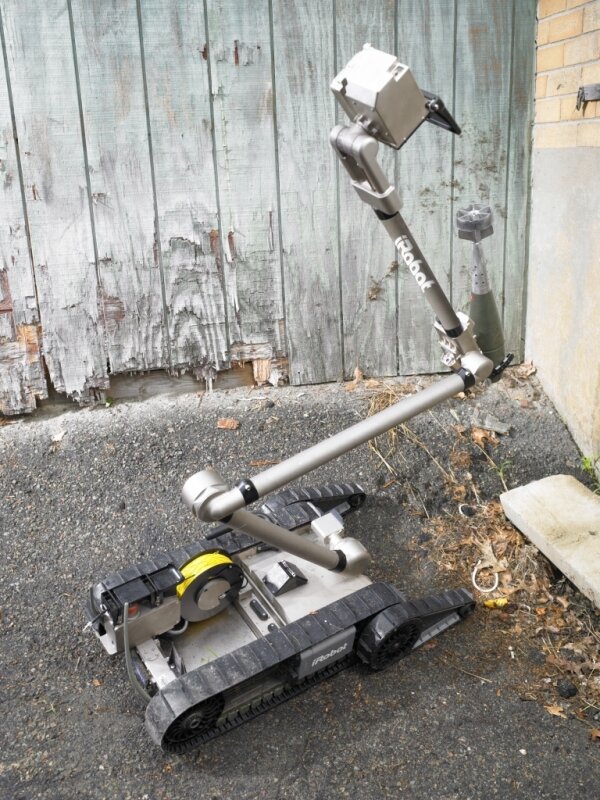

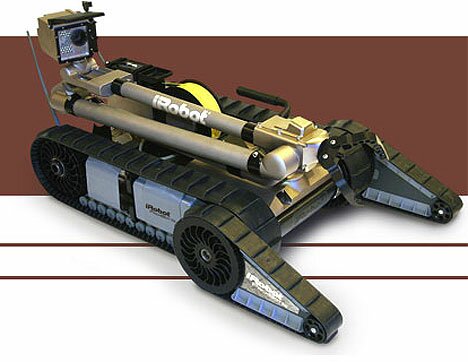

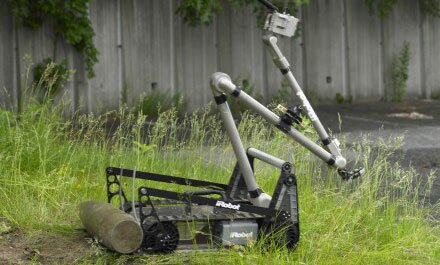

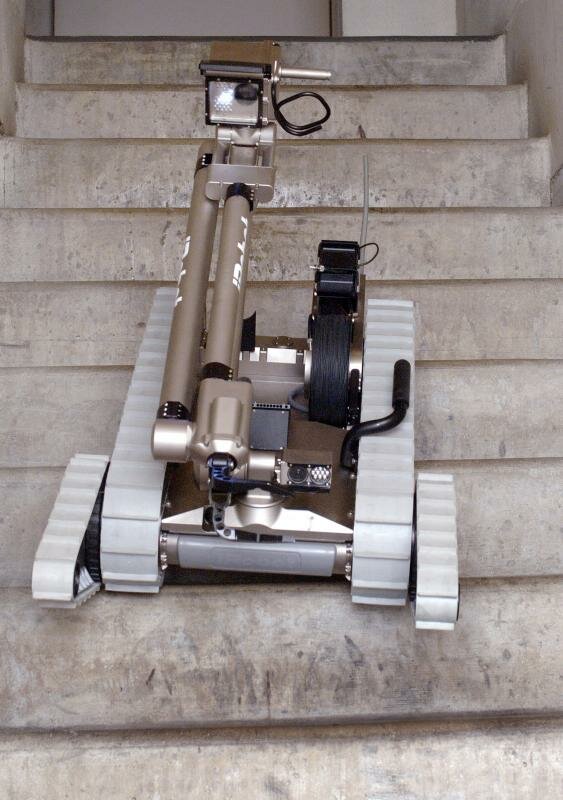

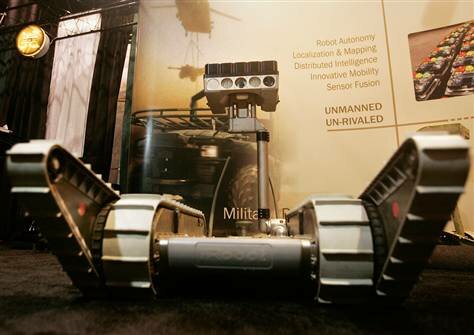

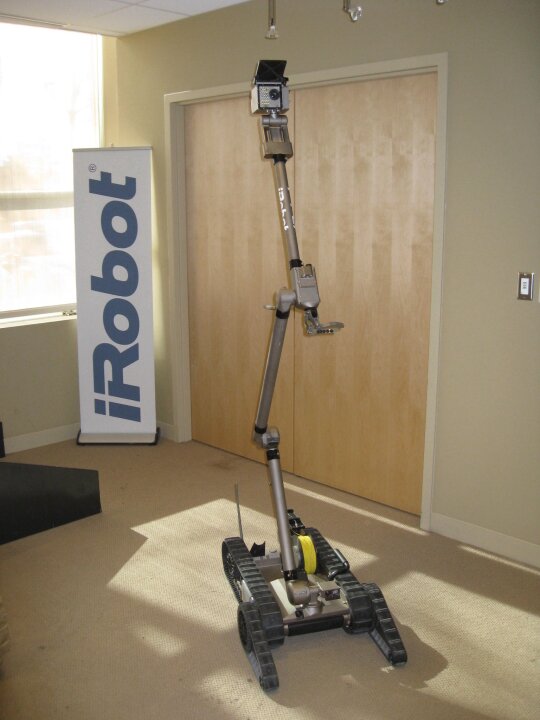

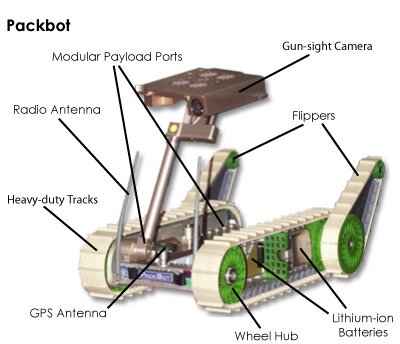

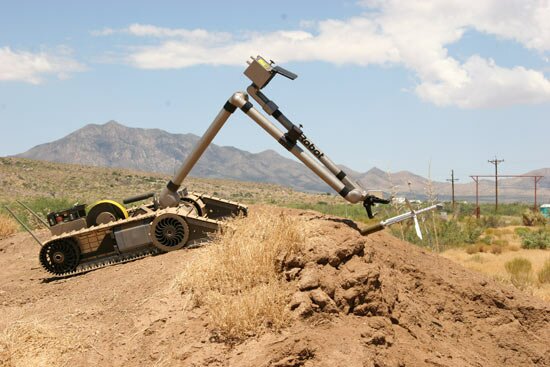

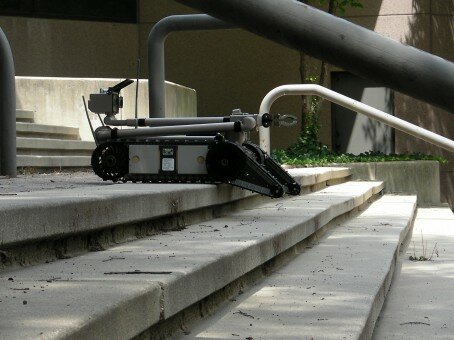

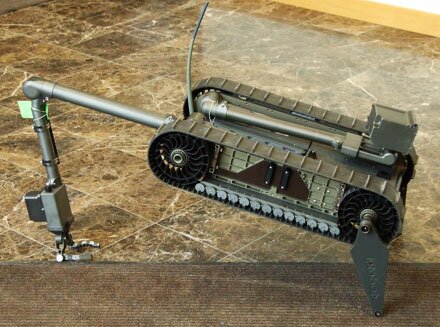

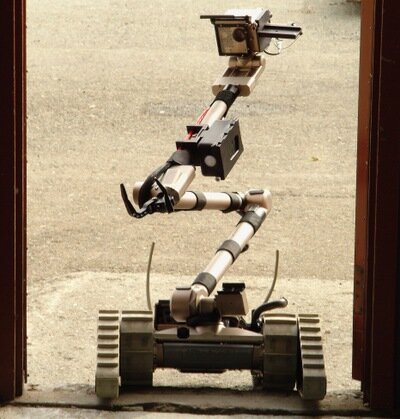

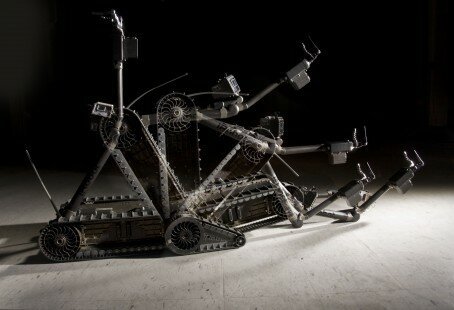

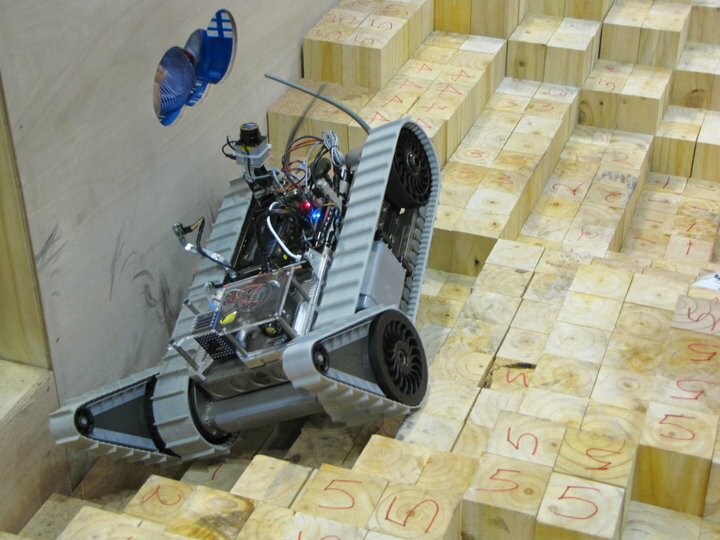

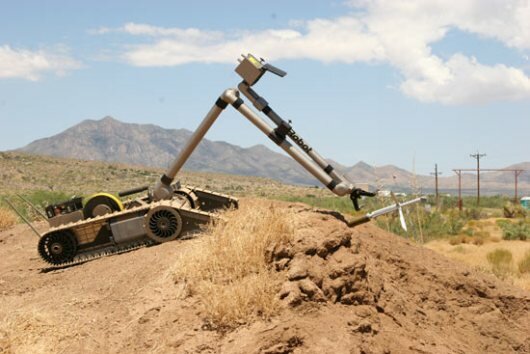

Robot do poruszania się wykorzystuje unikatowy system napędowy pozwalający na rozpędzenie urządzenia do prędkości 14 km/h (w standardowej wersji) . Charakterystycznymi elementami układu napędowego są specjalne "płetwy" mogącymi obracać się o 360 stopni i dostosowującymi się do różnych przeszkód i nierówności terenu, takich jak schody, skały, zwalone pnie drzew, gruz i inne. Maszyna potrafi wspinać na pochyłości o stopni nachylenia do 50 stopni i przetrzymać zanurzenie w wodzie na głębokość do 2m. PackBot został zaprojektowany tak, aby wytrzymał zrzucenie z wysokości do 2m na betonową posadzkę, wyrzucenie z okna czy zrzucenie ze schodów. Jego ramię- wysięgnik, które po rozłożeniu ma długość 107 centymetrów, może udźwignąć ciężar o wadze 2 kilogramów.

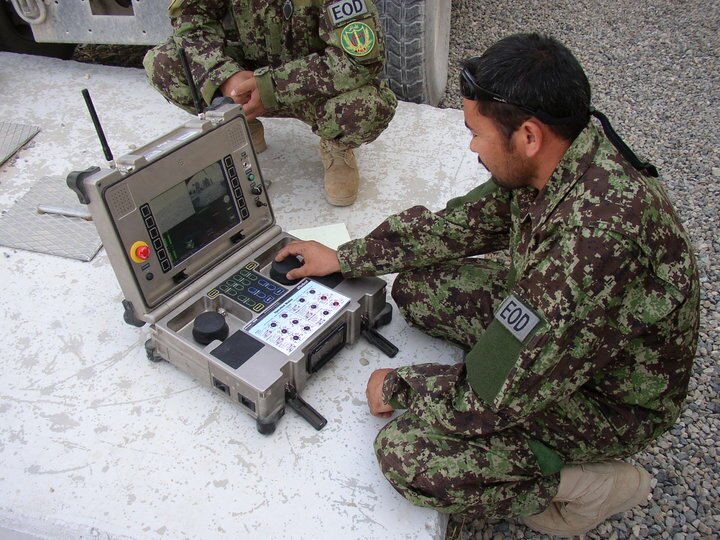

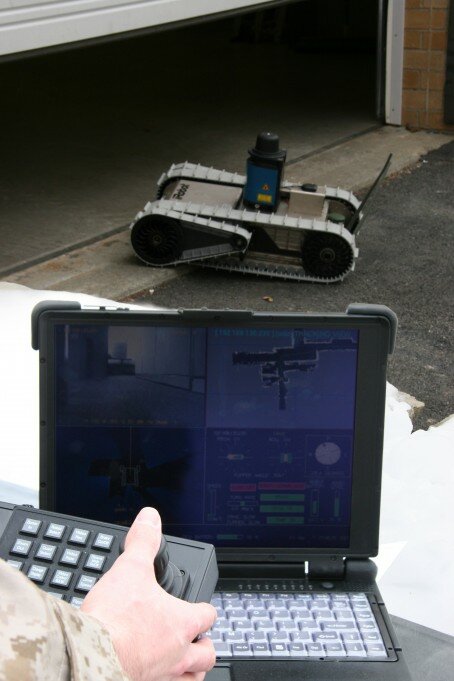

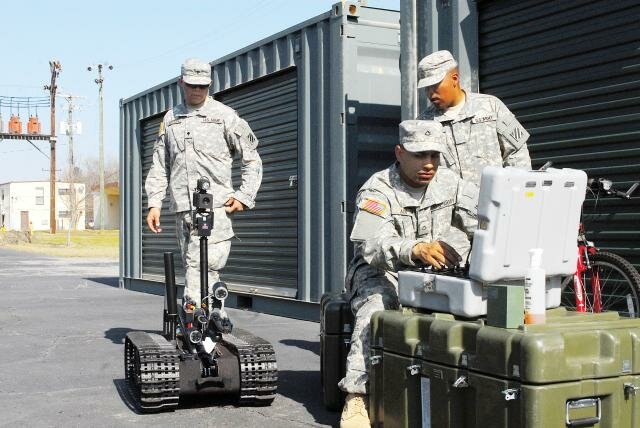

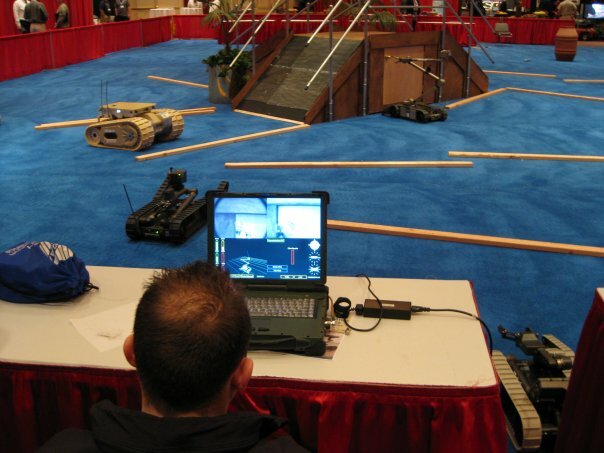

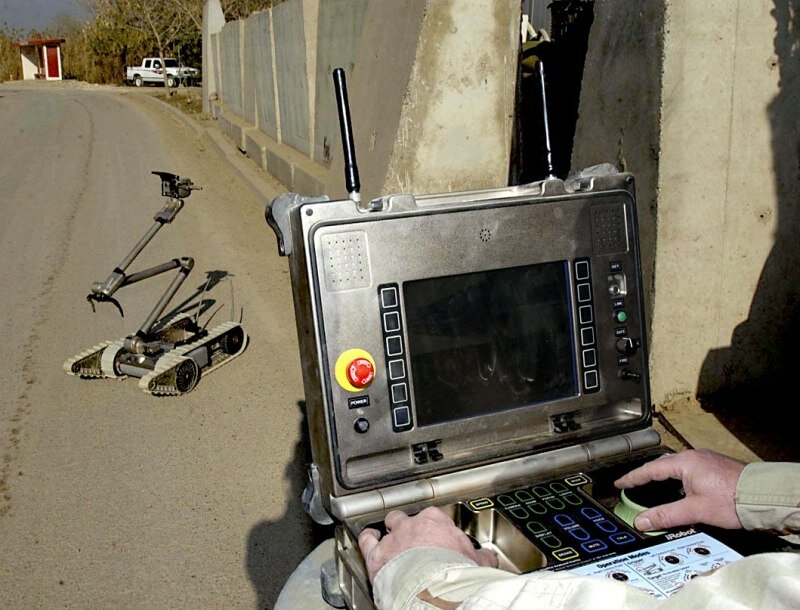

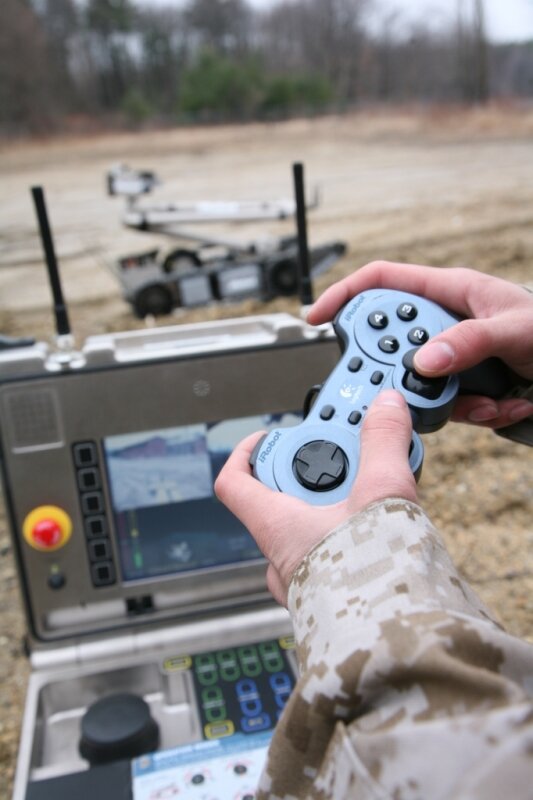

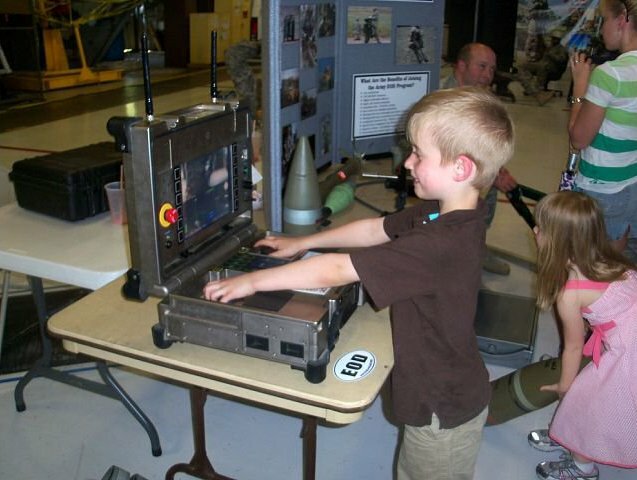

Podwozie robota jest zintegrowane z odbiornikiem GPS, elektronicznym kompasem, systemem orientacji w terenie oraz szeregiem czujników, od kamer po mikrofony oraz czujniki dymu, a nawet zapachu. "Sercem" maszyny jest zintegrowany procesor Pentium. Urządzenie wyposażone jest w standardowe interfejsy zapewniające łączność i komunikację z innymi urządzeniami (USB, Ethernet). Na jednej baterii może przejechać ponad 25 kilometrów lub pracować przez cztery godziny bez przerwy. Kontroluje się go za pomocą laptopa i radia o zasięgu kilometra.

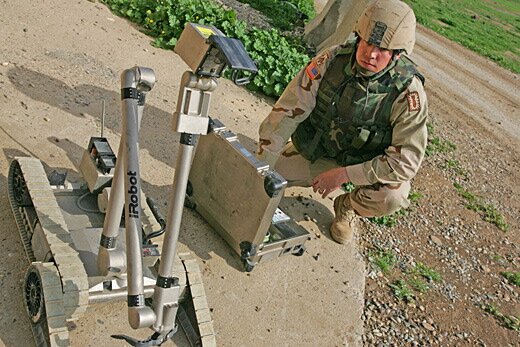

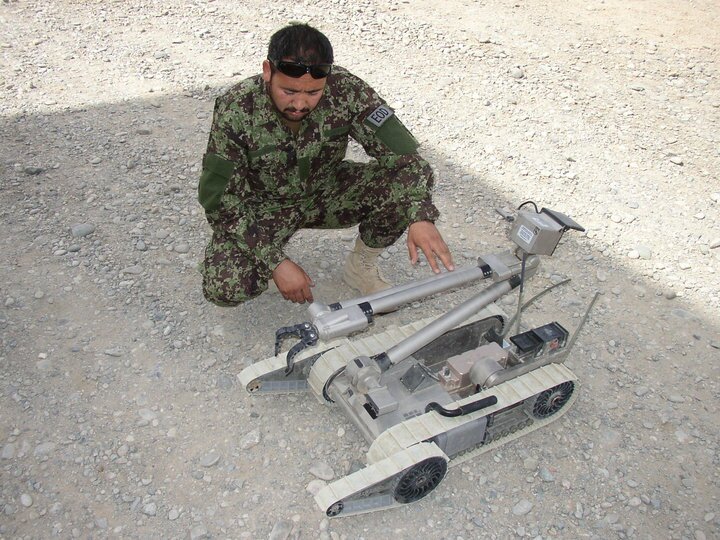

Dużą zaletą PackBota jest jego poręczność i niewielka masa - robot  ważący około 18 kg mieści się w plecaku i może być przygotowany do użycia przez jednego żołnierza w ciągu kilku minut. Po złożeniu urządzenie ma wymiary 40 x 70 x 20 cm.

W roku 2005 firma iRobot zaprezentowała PackBota z technologią namierzania snajpera. Technologia ta pozwala zlokalizować źródło strzałów z odległości 100 m - z prawie stuprocentową skutecznością. Podstawowymi elementami tego systemu jest układ optyczny od firmy Insight Technology oraz czujniki akustyczne firmy BioMimetic System.

Z kolei inżynierowie z Brown University przystosowali PackBota do wypełniania rozkazów człowieka - na podstawie komend głosowych lub gestów - w celu uczynienia z niego "kompana" bardziej przyjaznego i naturalnego człowiekowi.

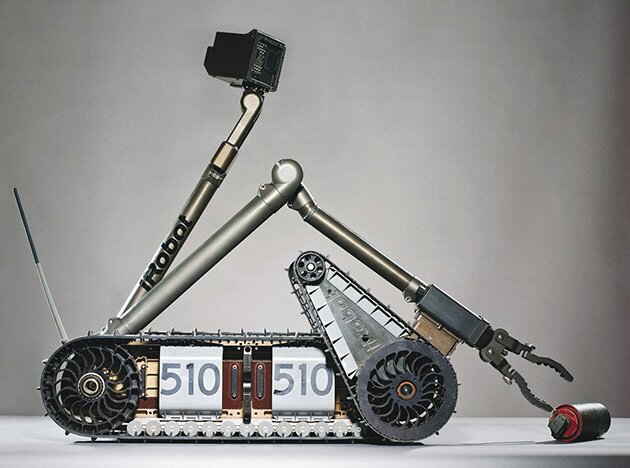

Seria robotów PackBot 510 to szereg wyspecjalizowanych maszyn różniących się między sobą wyposażeniem, możliwościami i potencjalnym zastosowaniem.

- dla jednostek piechoty (for Infantry Troops)

W modelu tym największą wagę położono na możliwości "oczyszczania" terenu, na który mają wkroczyć wojskowi. Robot służy do rekonesansu i eksploracji terenu, pomaga w ocenie stopnia zagrożenia, jest w stanie zidentyfikować przydrożne bomby i inne niebezpieczne materiały. Jest wyposażony w niewielki manipulator, kamery oraz mikrofon, dzięki którym operator sterujący PackBotem ma możliwość "obejrzenia" podejrzanych materiałów z bezpiecznej odległości.

- dla brygad bombowych (for Bomb Squads)

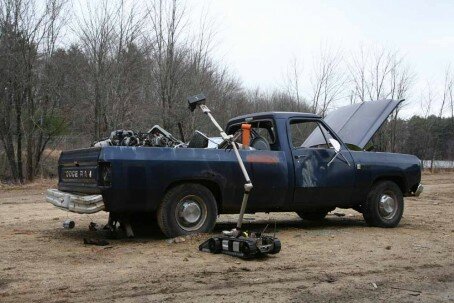

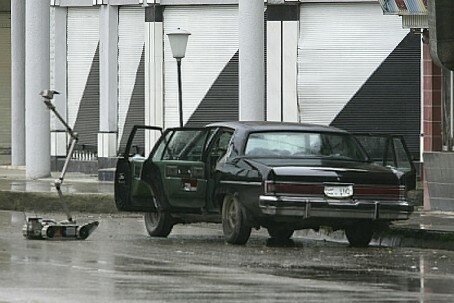

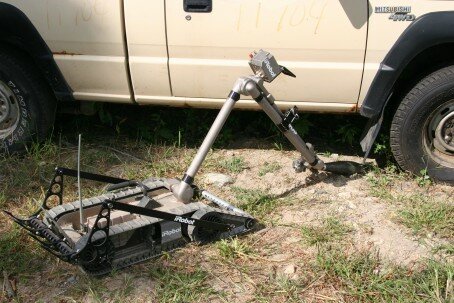

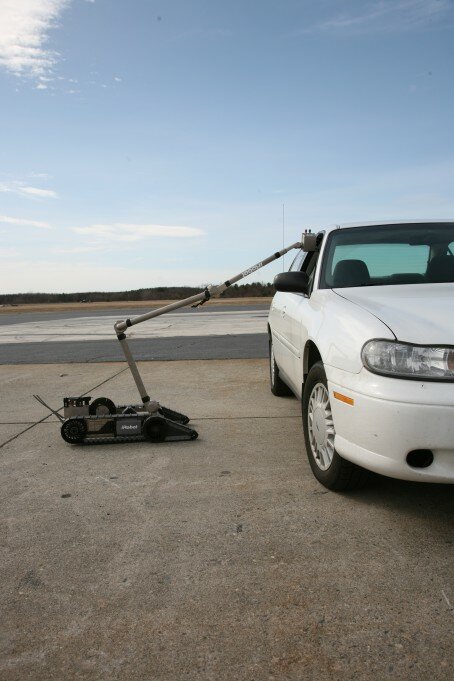

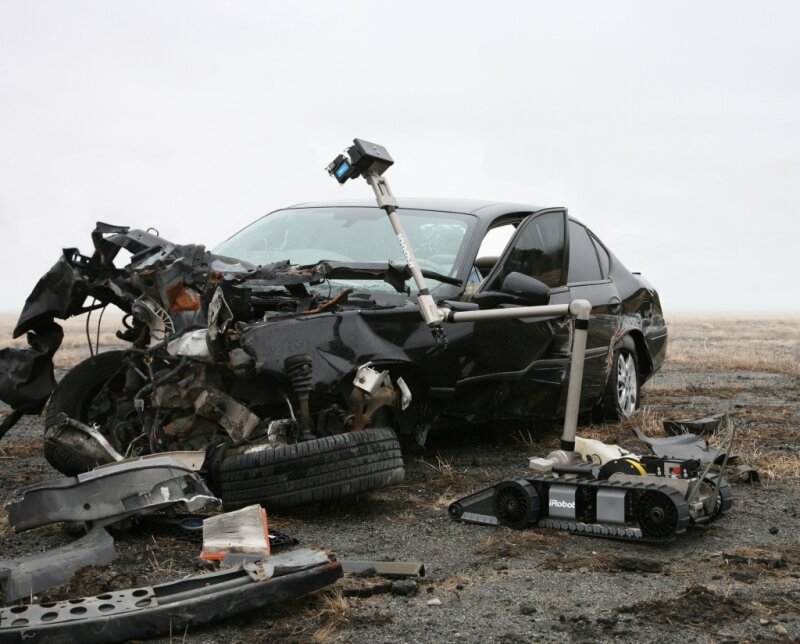

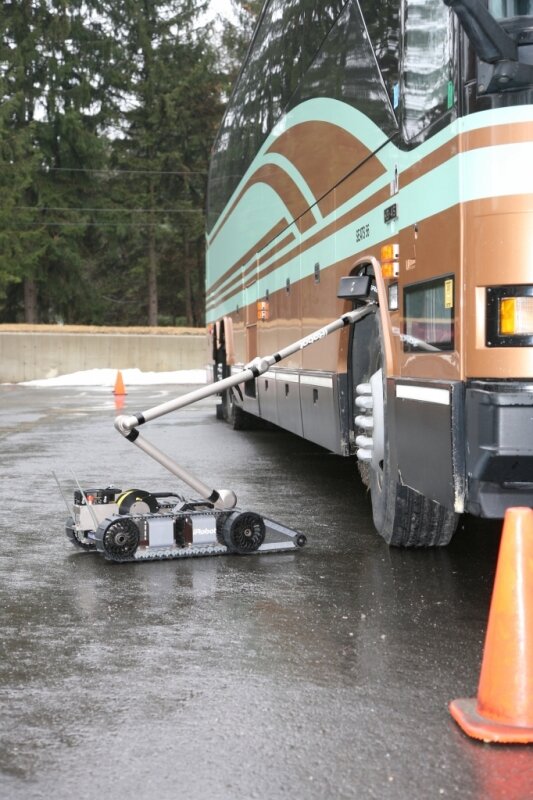

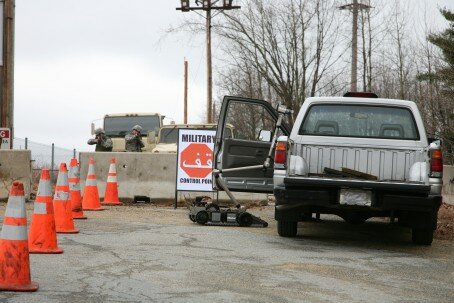

Główną funkcjonalnością tego PackBota jest wykrywanie i identyfikacja ukrytych ładunków wybuchowych. Robot wyposażony w superczułe czujniki pozwalające wykryć śladowe ilości substacji wybuchowych, wykorzystywany jest do inspekcji samochodów, samolotów i budynków pod kątem poszukiwania materiałów wybuchowych.

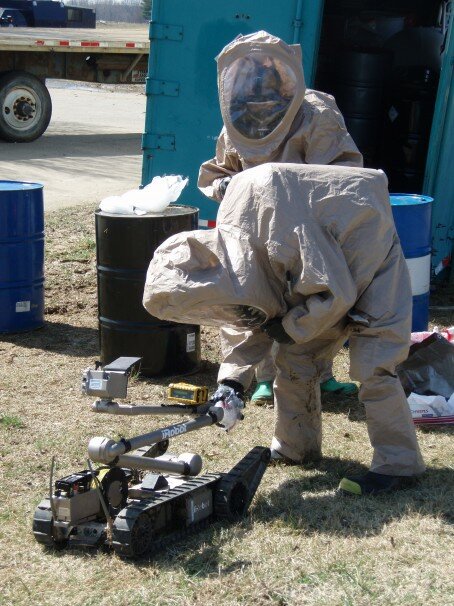

- dla brygad unieszkodliwiających szkodliwe i niebezpieczne substancje (for HazMat Technicinas)

Model ten wykrywa i dokonuje sprawdzenia materiałów uważanych jako niebezpieczne lub szkodliwe - mogą to być substacje chemiczne, biologiczne, radioaktywne, a także niewybuchy.  Ponieważ jest sterowany zdalnie przez operatora znajdującego się w bezpiecznej odległości, ryzyko operacji jest zredukowane do minimum. Robot może być także użyty do eksploracji i rekonesansu terenu.

Dane pobierane przez czujniki umieszczone na robocie, są wyświetlane w czasie rzeczywistym na panelu sterownicznym.

- dla sił szybkiego reagowania (for First Responders)

Główną funkcjonalnością tego modelu PackBota jest pomoc w ocenie stopnia zagrożenia w strefie uważanej jako niebezpieczna - zarówno w terenie zabudowanym, jak i na otwartych przestrzeniach. Podobnie jak inne modele, tak i ten może wykrywać niebezpieczne materiały, dokonywać inspekcji i eksploracji terenu oraz "oczyszczać" daną strefę, zanim wkroczą na nią siły policyjne lub wojsko.

- dla techników policyjnych i wojskowych (for Combat Engineers)

Model skierowany dla techników policyjnych i wojskowych ma pomagać, a w niektórych sytuacjach wyręczać ich podczas ryzykowanych operacji. Robot poradzi sobie z eksploracją terenu, inspekcją podejrzanych obiektów, zidentyfikowaniem niebezpiecznych materiałów, wykonaniem pewnych operacji, takich jak przeniesienie lub przesunięcie różnych obiektów czy  np. wykopanie dołu, pomoże także ocenić stopień zagrożenia w danej strefie, zanim kroczą na nią siły policyjne lub wojskowe.

- dla techników usuwających ładunki wybuchowe (for EOD Technicians)

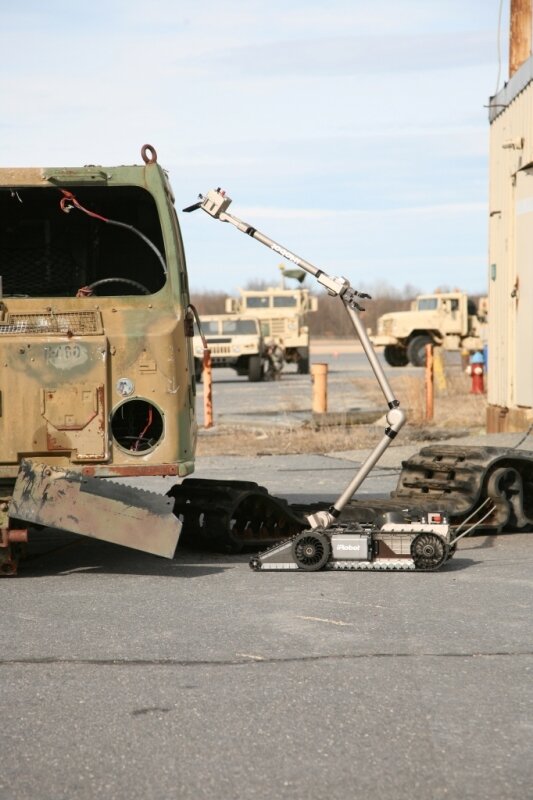

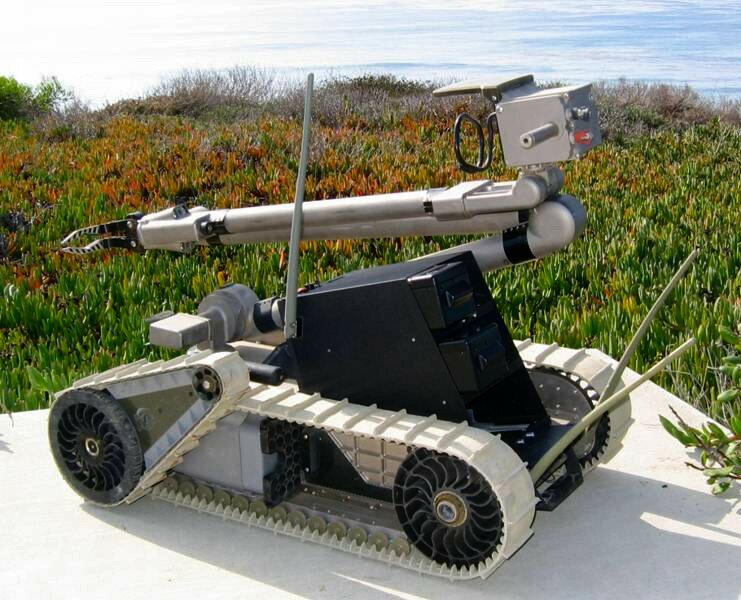

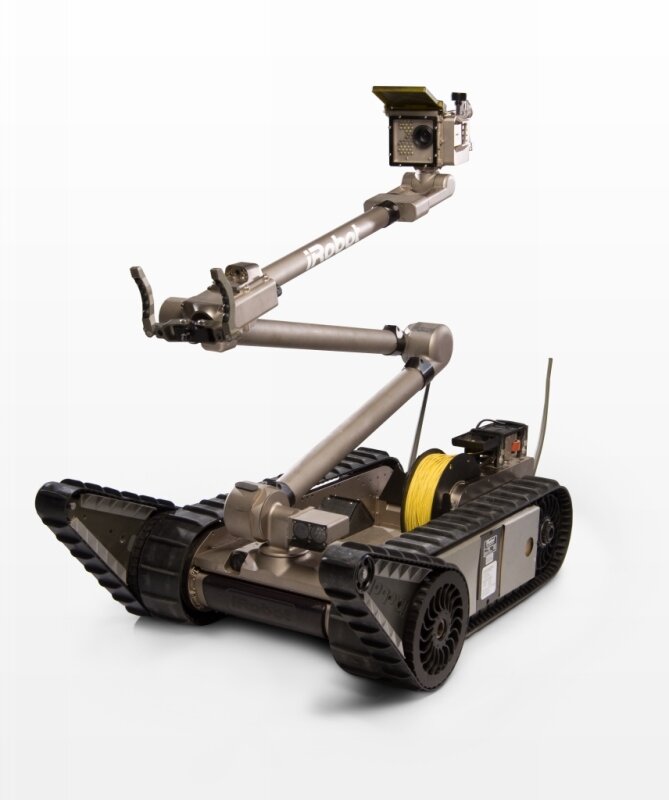

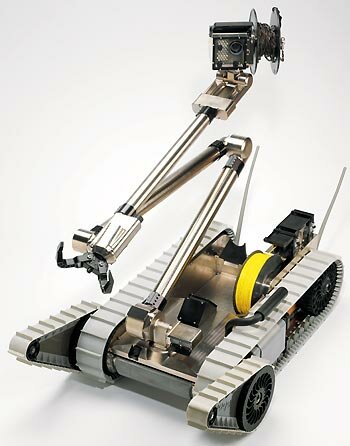

Model ten przeznaczony dlatechników usuwających ładunki wybuchowe, wyręcza ich w poszukiwaniu, identyfikacji i neutralizacji wszelkiego rodzaju ładunków wybuchowych - przydrożnych min, bomb ukrytych w samochodach, podejrzanych pakunków, itp. Zaimplementowane do PackBota oprzyrządowanie, specjalistyczne rozwiązania mechaniczne i elektryczne, duży manipulator (o udźwigu prawie 14 kg) i kamery umożliwiają zneutralizowanie praktycznie każdego rodzaju ładunku wybuchowego w sposób bezpieczny dla ludzi.

Przed opracowaniem serii PackBot 510, istniała seria robotów, w skład której wchodziły 3 urządzenia:

- Scout: bezzałogowy pojazdem naziemnym zaprojektowany do operacji wojskowych prowadzonych na obszarach zurbanizowanych. Posiada najuboższe wyposażenie z całej rodziny PacBotów, waży 18 kg i mierzy niecałe 20 cm wysokości. Scout może być zintegrowany z czujnikami, które są potrzebne w operacjach przebiegających w warunkach, gdzie wymagana jest mała masa i niski profil. Pokonuje schody, krawężniki, wzniesienia, zwałowiska gruzu i skał, oraz błoto i piach.

- Explorer : wyposażony w specjalny ładunek w kształcie misy, który może być podniesiony w celu umożliwienia spoglądania ponad przeszkodami lub zasłoną. Komponent ten jest wyposażony w szereg kamer, wskaźnik laserowy, mikrofon i inne czujniki. Używany jest w budynkach, bunkrach, jaskiniach, tunelach, kanałach ściekowych i innych niebezpiecznych obszarach.

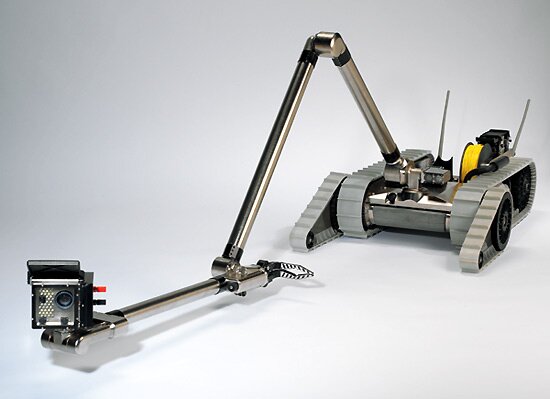

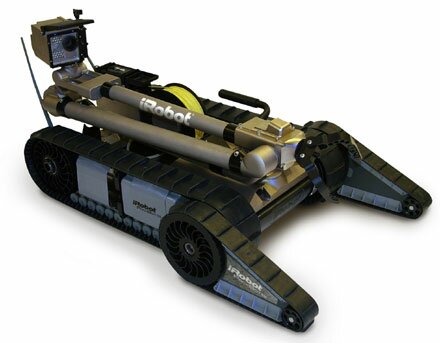

- EOD - posiada system manipulacyjny, który pozwala na "wyciągnięcie" specjalnego ramienia na odległość ponad 2m dzięki któremu możliwe jest sprawdzanie podejrzanych obiektów. Niski profil EODa pozwala na jego zastosowanie pod pojazdami lub w kanałach ściekowych. Posiada kompaktowy profil, opatentowaną platformą mobilną oraz System Manipulatora Omnireach PackBot EOD działa w najcięższym terenie.
