Robot chirurgiczny da Vinci

Zrobotyzowany system chirurgiczny da Vinci po raz pierwszy zademonstrowano w 1999 roku w Kalifornii. Jest własnością amerykańskiej firmy Intuitive Surgical, a powstał na zamówienie Pentagonu.

da Vinci
robot da vinci, roboty chirurgiczne, robotyka


Robot da Vinci to jeden z najbardziej zaawansowanych technologicznie medycznych systemów robotycznych na świecie, wspomagających operacje chirurgiczne. Charakteryzuje się niezwykłą precyzją, małą inwazyjnością, pionierskimi rozwiązaniami technologicznymi oraz intuicyjnym interfejsem.

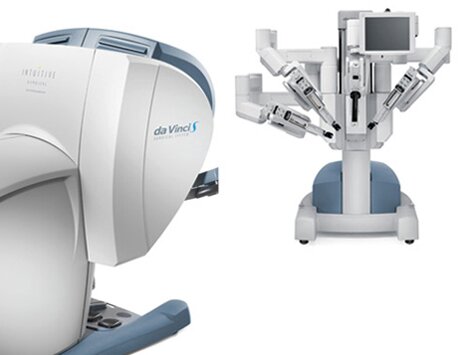

Zrobotyzowany system da Vinci składa się z ergonomicznej konsoli sterowniczej, platformy z czterema interaktywnymi ramionami po stronie pacjenta, wydajnego systemu wizyjnego InSiteR oraz opatentowanych narzędzi chirurgicznych EndoWristR.

Komponenty systemu da Vinci:

- konsola chirurgiczna

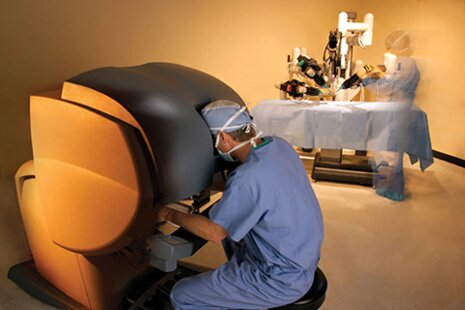

Chirurg dokonujący operacji przy pomocy robota da Vinci posługuje się konsolą wyposażoną w monitor oraz ergonomiczne narzędzia sterujące. Podczas trwania operacji chirurg ma możliwość wygodnego siedzenia i obserwowania przebiegu operacji w obrazie trójwymiarowym przekazywanym przez kamery umieszczone w jednym z ramion robota. Główne narzędzia sterownicze są umieszczone w sposób ergonomiczny, tak aby lekarz mógł intuicyjnie i sprawnie nimi operować. System dokonuje konwersji ruchów dłoni, nadgarstka i kciuka chirurga w czasie rzeczywistym na precyzyjne ruchy instrumentów chirurgicznych umieszczonych w ramionach robota.

- platforma z ramionami po stronie pacjenta

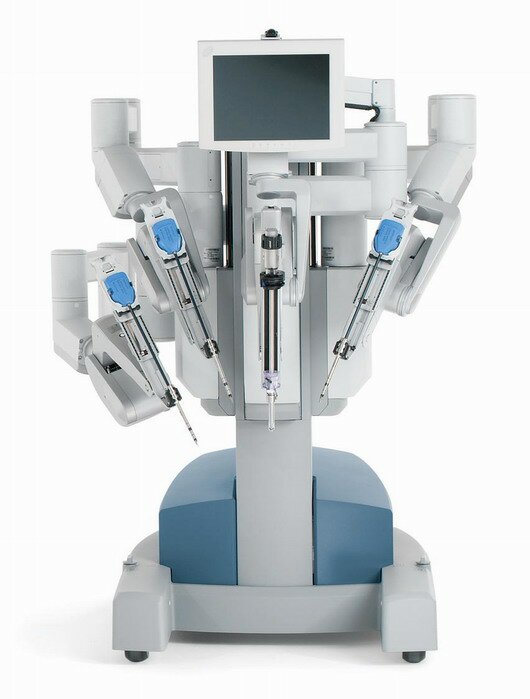

Platforma ta jest wyposażona w 3 do 4 zrobotyzowane elektromechaniczne ramiona, spośród których 2-3 są wyposażone w narzędzia chirurgiczne, a 1 odpowiada za przekazywanie trójwymiarowego obrazu z wnętrza ciała operowanego człowieka. Dzięki niewielkim rozmiarom średnicowym ramion laparoskopowych możliwe jest operowanie przy minimalnym nacięciu ciała pacjenta (zaledwie 1 do 2 cm ), a tym samym zminimalizowanie uszkodzenia tkanki.

Pierwsze dwa ramiona reprezentują prawą i lewą rękę chirurga. Umieszczone są do nich narzędzia EndoWristR. Trzecie ramię jest wyposażone w endoskop, pozwalające w prosty sposób operować polem widzenia (przesuwać, obracać, powiększać itd.) z poziomu konsoli chirurgicznej. Możliwość ta eliminuje konieczność wprowadzania do operacji asystenta który w przypadku tradycyjnych operacji jest odpowiedzialny za podtrzymywanie kamery.

Opcjonalne czwarte ramię poszerza zdolności systemu poprzez umożliwienie chirurgowi wykorzystanie dodatkowych narzędzi EndoWrist zwiększających wydajność i możliwości robota.

- narzędzia EndoWrist

Pełny zestaw opatentowanych narzędzi EndoWrist służy do wspomagania pracy chirurga podczas operacji. Narzędzia te zostały zaprojektowane tak aby mogły naśladować zręczność ludzkiej dłoni i nadgarstka - do tego potrzebne im jest aż 7 stopni swobody, dodatkowo potrafią zginać się pod kątem 90 stopni.. Każde z narzędzi charakteryzuje się specyficznymi własnościami, takimi jak zaciskanie, zakładanie szwów oraz manipulacja tkankami. Specjalne dynamiczne dźwignie pozwalają przyśpieszyć wymianę narzędzi podczas trwania operacji. Narzędzia są sterowane przez chirurga z poziomu konsoli chirurgicznej - ruchy dłoni, nadgarstka i kciuka chirurga w czasie rzeczywistym są konwertowane na precyzyjne ruchy instrumentów chirurgicznych umieszczonych w ramionach robota. Układ jest wyposażony w system redukcji efektu drżenia rąk i kompensacji gwałtownych ruchów chirurga.

- system wizyjny InSite

System wizyjny InSite jest wyposażony w wydajny endoskop dostarczający obraz trójwymiarowy o wysokiej wydajności oraz sprzęt przetwarzania obrazu. W efekcie generowany jest wyjątkowo realistyczny obraz z najbliższego otoczenia operacji chirurgicznej. Obraz ten jest specjalnie uwydatniany, polepszany i optymalizowany przy użyciu synchronizatorów, iluminatorów o wysokim wzmocnieniu oraz specjalnych narzędzi kontroli kamery.

Układ optyczny da Vinci zapewnia prawdziwy obraz 3D uzyskany dzięki zastosowaniu laparoskopu z dwoma oddzielnymi 5 mm teleskopami, przekazującymi zsynchronizowany w fazie obraz z trójchipowych kamer do dwóch ekranów (cathode ray tube - CRT), a następnie do binokularów konsoli sterowania.

W związku z tym prawe oko chirurga postrzega obraz z prawej kamery, a lewe odpowiednio z lewej, dzięki czemu uzyskuje się efekt 3D.

robot da vinci, roboty chirurgiczne, robotyka

Cechy i zalety systemu da Vinci:

Ogólnie zrobotyzowany system da Vinci zapewnia lepsza widoczność, zręczność, dokładność i kontrolę w porównaniu z tradycyjną chirurgią, przy jednoczesnej małej inwazyjności (robot potrzebuje zaledwie 1 do 2 cm nacięcia w ciele pacjenta).

- lepsza wizualizacja

System da Vinci umożliwia wizualizację obiektu anatomicznego na poziomie dotąd niespotykanym z naturalną oceną głębokości zanurzenia, zoptymalizowanym kontrastem i możliwością powiększana obrazu aż do identyfikacji poszczególnych tkanek i ich warstw.

Udoskonalona wizualizacja umożliwia chirurgom manipulowanie delikatnymi tkankami oraz dokonywanie bardzo precyzyjnych nacięć nawet w ciasnych przestrzeniach. Wyjątkowa precyzja systemu ma bezpośrednie przełożenie na bezpieczeństwo pacjenta i pomyślność samej operacji.

- podwyższona zręczność, dokładność i kontrola

Da Vinci jest wyposażony w system redukcji drgań, kontroli ruchu oraz specjalistyczne narzędzia EndoWrist zwiększające wydajność pracy operacyjnej, precyzję oraz stopień kontroli bez względu na możliwości ludzkiej ręki obsługującej robota. Chirurg jest w stanie poruszać narzędziami z precyzją znacznie większą, niż regulują to specjalne definicje.

Robot wyposażony jest także w narzędzia zwiększające dostępność ograniczonych przestrzeni ciała ludzkiego (np. w klatce piersiowej, brzuchu czy miednicy) i bezpieczeństwo podczas zabiegu. To umożliwia chirurgom łatwiejsze operowanie poprzez niewielki nacięcia, eliminujące potrzebę wykonywania dużych, traumatycznych otworów w ciele pacjenta.

- zwiększona ergonomia

System da Vinci jest sterowany przez chirurga siedzącego wygodnie przed monitorem, co dodatkowo nie przyczynia się do jego zmęczenia. Konsola jest wyposażona w szereg kolejnych udogodnień, które poprawiają komfort korzystania a monitora przekazującego obraz z kamery laparoskopowej.

robot da vinci, roboty chirurgiczne, robotyka

Pierwszą operacją w zakresie jamy brzusznej, przeprowadzoną w 1997 roku, z użyciem systemu da Vinci, była laparoskopowa cholecystektomia. Od tego czasu pojawiają się coraz liczniejsze doniesienia o udanym wykonaniu innych zabiegów w obrębie przewodu pokarmowego, takich jak fundoplikacje sposobem Nissena, gastrektomie, splenektomie czy kolektomie także u dzieci

Robot chirurgiczny da Vinci

źródło: Intuitive Surgical
ostatnia aktualizacja: 2010
